안녕하세요!



이번에서 EU규격의 4선 스마트 스위치에 대해 소개하려고 합니다.



먼저, 우리나라에서 사용되고 있는 스위치의 형식은 US형식입니다.



하지만 4선(2구)에서 사용되는 정사각형 모양의 스위치는 US 규격을 변형시킨것으로, 우리나라에서만 사용하고 있다고 합니다.



따라서, 4선(2구) 스위치를 스마트 스위치로 구매하려면 직사각형 US규격을 사용하거나, EU규격 스위치와 맹커버를 이용해서 덧대서 사용해야 한다고 합니다.



US 규격 직사각형을 사용하면 옆 칸이 남으므로, 저는 EU규격 스위치에 맹커버를 덧대어서 설치하였습니다.



사실 Tuya를 지원하는 모든 제품들이 Smartthings를 지원하는 줄 알고 구매했는데, 이 제품은 Smartthings와 연동되지 않았습니다.



4구 제품들은 Smartthings가 명시된 제품을 찾기 어렵기도 해서 그냥 구매했습니다.



이 경우, Smartthings 허브와 Home Assistant를 연동해서 사용하는 방법이 있습니다.



혹은 이 제품은 RF제어를 지원해서 RF리피터를 설치해서 간접적으로 제어하는 방법이 있습니다.



Tuya 측에 문의한 결과 제조사에서 지원해야 하는 문제라서 일단 문의를 해보긴 했습니다.



제가 구매한 제품 링크입니다.



제품 링크입니다.

US $10.79 55% OFF|SMATRUL WiFi Touch Glass Wall Switch Light No Neutral Wire EU UK 1/2/3/4 Gang 220V Smart Life APP Timer Tuya



아래는 신규가입시 할인쿠폰을 제공해주는 링크입니다.



https://s.click.aliexpress.com/e/n39L3XYU



- 추천인 코드 직접 입력해서 쿠폰받기 -

추천인 코드 : INPDVYX5

알리 익스프레스 앱 실행 -> 계정(Account) 탭 -> 초대 코드 확인(Redeem invite code) 클릭

 -> 코드 입력 후 지금 받기(Redeem now) 클릭



* 신규 가입 후 본 코드를 입력하시고 주문하시면 저는 소정의 쿠폰을 얻으며, 블로그를 통해 얻어지는 수익은 양질의 제품 소개를 위해 사용하고 있습니다.



제품 사진입니다.



제품 상자입니다.



배송되었을 때 약간 눌린 자국이 있어 유리 파손이 걱정되었지만 잘 배송되었습니다.



박스 뒷면에는 모델명과 형식이 적혀있습니다.

WiFi라고만 적혀있어 RF기능이 없나 했는데 RF도 잘 작동했습니다.

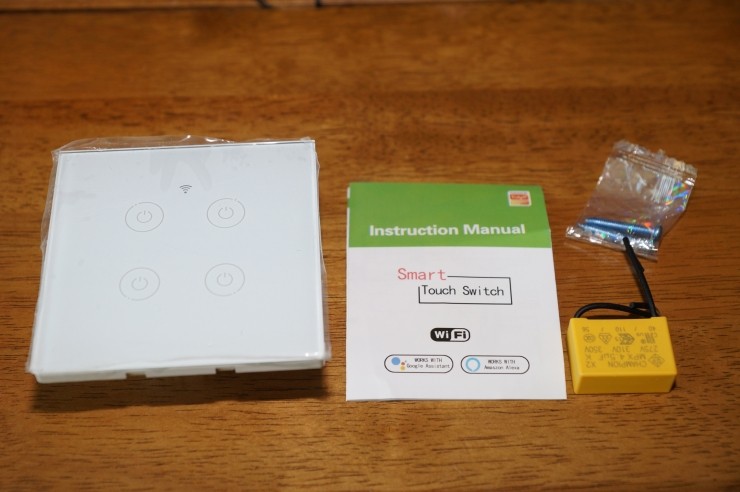

구성물품 사진입니다.



스마트 스위치 본체와 사용 설명서, 고정 볼트와 콘덴서가 들어있습니다.



이 제품에도 콘덴서가 포함되어있어 간편하게 설치할 수 있습니다.



콘덴서는 잔광 현상이 생기거나, 비정상 작동(깜빡거림)할 때 등기구의 전원에 병렬로 연결하시면 됩니다.

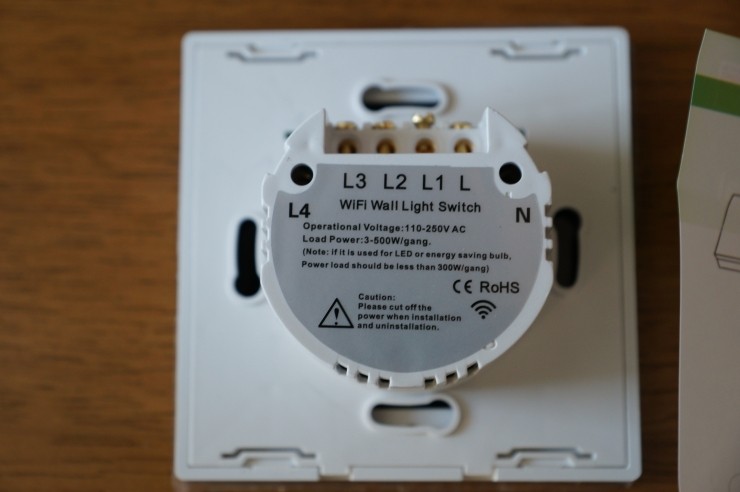

스위치 뒷면 사진입니다.



스마트 스위치의 스펙과 전선 연결부가 있습니다.

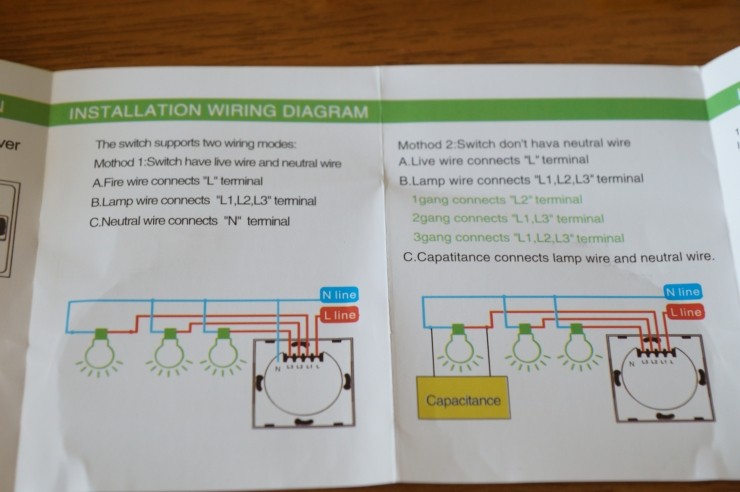

설치 방법입니다.



이 제품은 중성선 유/무 겸용으로, 중성선이 있는 경우에는 중성선을 N에, 없으시다면 그냥 연결하시면 됩니다.

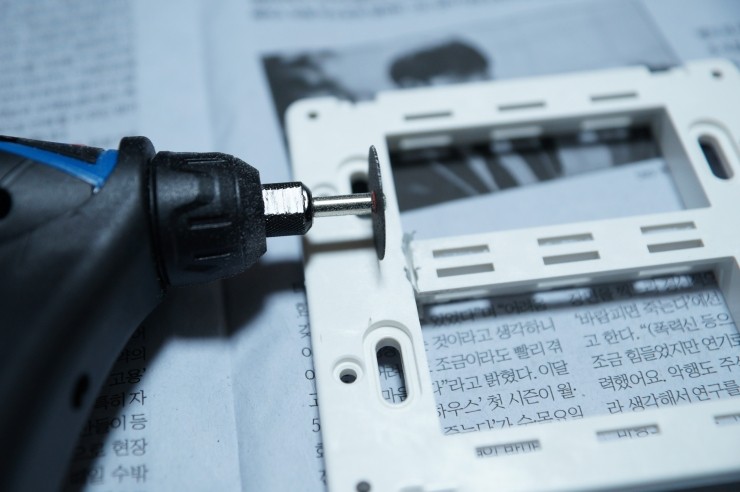

맹커버를 재단하는 모습입니다.



스위치가 들어갈 수 있도록 뒷판의 가운데를 절단하였습니다.

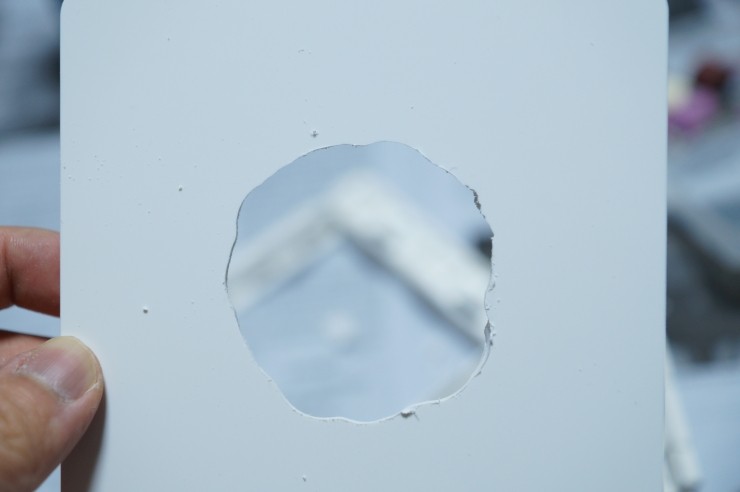

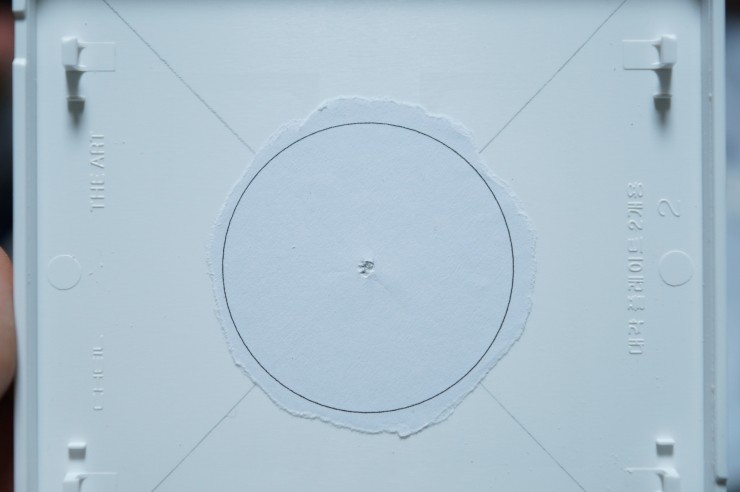

맹커버 앞 부분 또한 스위치가 장착될 수 있도록 원형(지름 약 53mm)으로 절단하였습니다.

절단되는 부분은 스위치에 가려 보이지 않기 때문에 대강 절단하였습니다.

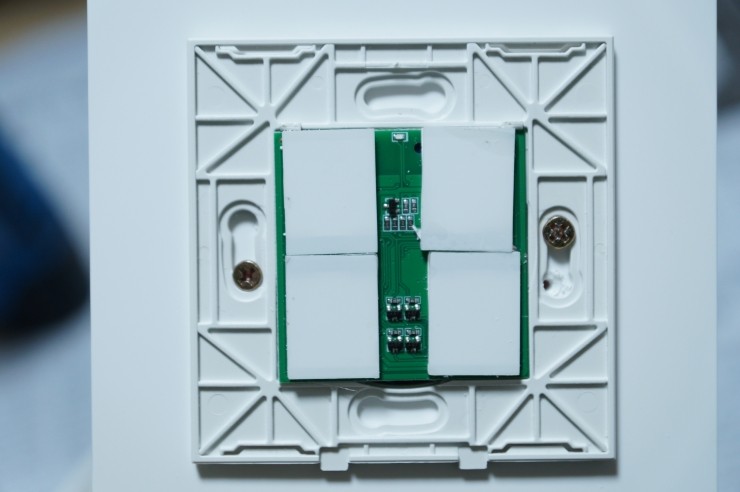

스위치를 맹커퍼에 장착해 본 사진입니다.

스위치가 빠지거나 움직이지 않도록 나사를 이용해 고정하였습니다.

스위치의 나사 홈 부분이 뒷면으로 튀어나와있어, 뒷면을 사포질해주면 맹커버와 일체감이 더욱 좋습니다.

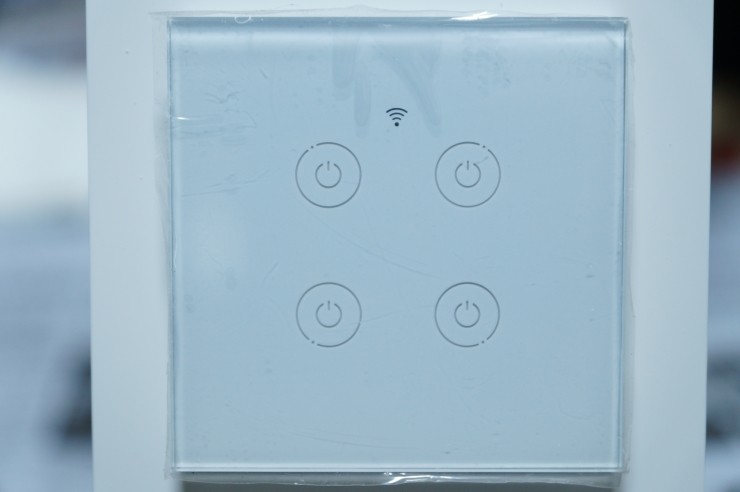

스위치에 앞유리까지 부착해 본 사진입니다.

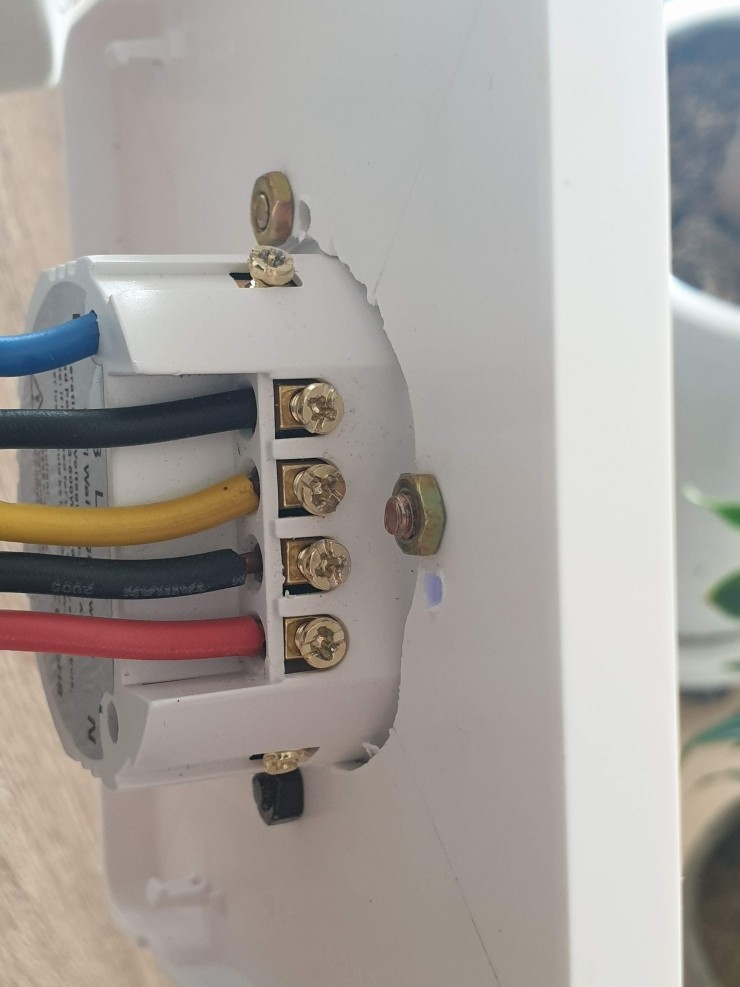

전선을 연결해 본 사진입니다.



윗 부분 너트는 사용 중 분리 될 경우 쇼트의 위험이 있어 록타이트를 살짝 발라주었습니다.



나사를 풀고 조이다보니 전선 연결부의 나사산이 망가지긴 했는데 일자드라이버도 사용 가능해서 큰 문제는 없습니다.



현재는 구글홈으로 사용하고 있는데, 추후 Smartthings와 연동하면 후기 남기도록 하겠습니다.
